【ＣＢＸ７５０Ｆ　迷ＷＡＮ搭載】

ポータブル・ナビゲーションが流行って来ているが、自分も搭載することにしました。

機能うんぬんは別として、単なる取り付け状態の画像です。

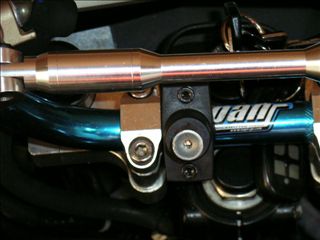

左が取り付けベースのみで、アーム本体及び電源コードは盗難防止の為

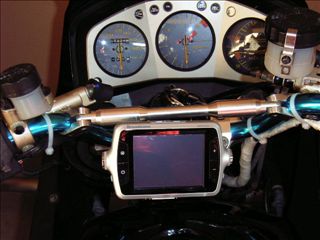

外していますが、取り付けた状態は右画像の様になります。

画像には写っていませんが、左フォークとステム間にコネクタ化した電源が

確保してあります。

ただアイドリング時は良いのですが、高速回転時は１４〜１５Ｖまで電圧が上昇

するので、３端子レギュレターを使った回路を追加しました。

この回路を取り付ける事によって、１２Ｖを越えた場合に限り電圧に関係なく１２Ｖ

を一定的に供給することが可能になると考えます。

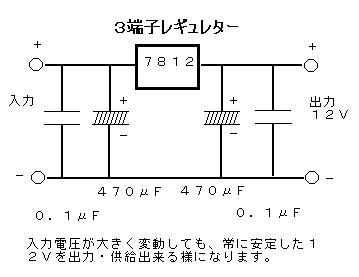

３端子レギュレターを使って作成した回路図です。

わずか５点のパーツで構成されているので簡単です。

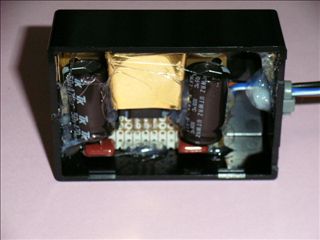

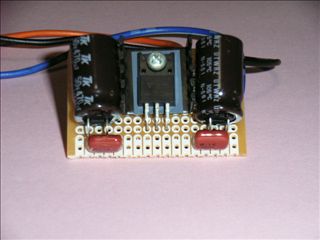

左が汎用基盤で作成したサーキットで、右がケースに入れた状態。

アイドリング時１１．６Ｖだが、１５００ｒｐｍ以上になると１２Ｖを安定供給

しているので、過剰電圧によるナビの破損防止が可能となった。

取り付けはライトステーの下部に３本の帯ラップで固定した。

ナビへのケーブルはコネクタ化し、利用時に結合する方式とした。

本体が走行中に外れて、思いっきり路面をスライディグしてしまい、液晶も割れていたので廃棄となった。
