【ＩＣ回路を用いたリレーの作成】

今回、時間があったので３種類のリレーを作成しました。

１．　タイマーＩＣ５５５を利用した単なるＩＣリレー

２．１番のリレーにハザード機能を持たせたもの

３．ウィンカースィッチを左右に動かしてハザードを可能とするリレー

ＭＴＸに関しては２極リレーなので、１２Ｖ　ＩＮＰＵＴをイグニッションからＯＮ時に

電源が供給されるラインに接続し、残った２線を各リレーのラインに繋げば良い

と思われます。

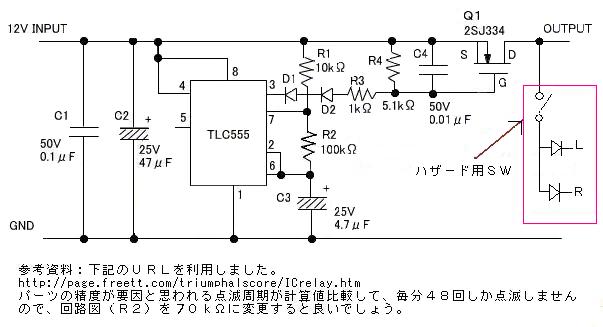

【１と２のリレー】

左は汎用基盤で２種類を作成したもので上側は１番、下側が２番のリレーになります。

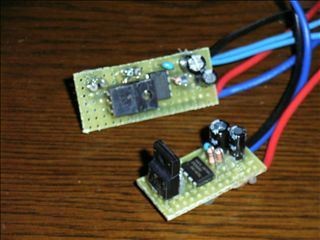

右画像は汎用基盤を切断して独立化したもので、後日ケースに入れる予定です。

【点滅タイミングを可変型に！】

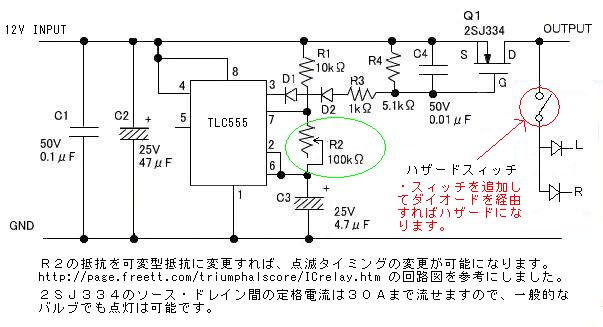

回路図にあるＲ２を可変型抵抗に変更することで、点滅回数を変更する事が可能になります。

トリマーなどの小型ボリュームを使うと良いかも知れません。

絶縁材などを使ってＴＬＣ５５５の上に配置すると良いと思います。

またＯＵＴＰＵＴとＧＮＤ間に発光ＬＥＤ１個（３．２Ｖ　３０ｍＡ）と抵抗３８０Ω（１／２Ｗ）を付ける

ことで動作を確認することも可能かと思われます。

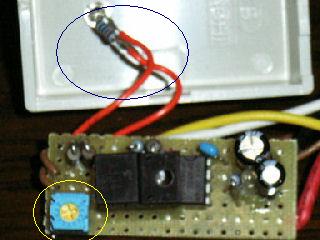

実際に可変型抵抗に変更し、モニター用ＬＥＤを追加した画像です。

２．２Ｖ型ＬＥＤを採用したので、抵抗は１ＫΩを使っています。

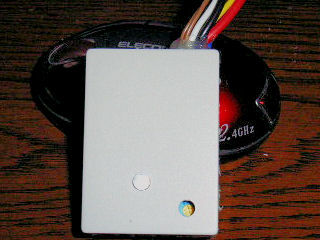

汎用ケースに収めた状態です。

右下の穴は点滅速度を変更出来る様にケースの外からトリマーの調整部分

を変更出来る様にしたものです。

車載して使う場合には防水の為、ここに何らかのテープ類を貼ると良いでしょう。

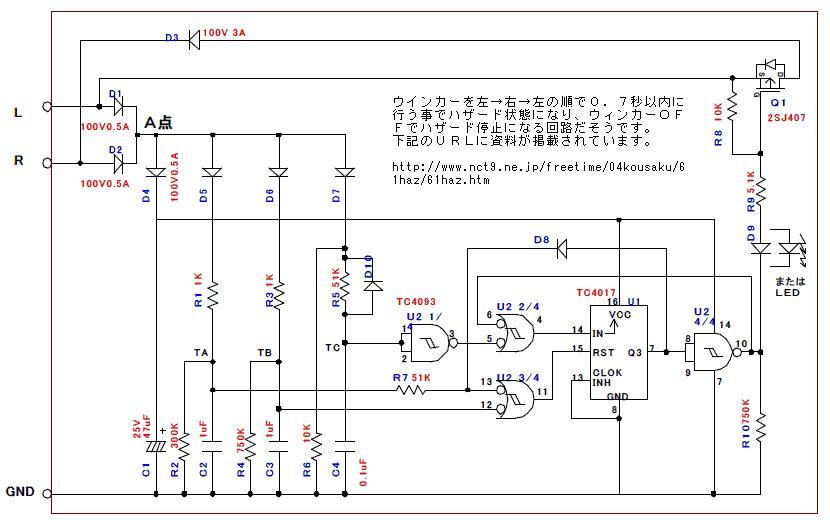

【３番のリレー】

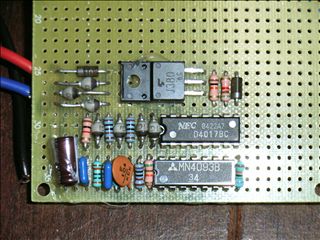

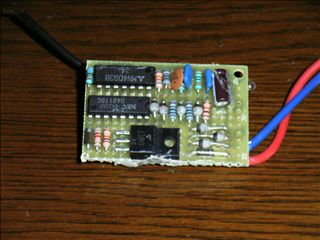

左画像は同じく汎用基盤上で組んだ状態で、右が切断して切り出した回路になります。

２つの回路を基準に回路を変更することでオリジナルな物を作成することも可能です。

パーツは全て千石電子さんで購入しました。

抵抗とコンデンサはＢ１Ｆ、トランジスタ・ＩＣ・ダイオード類・ＬＥＤ類は２Ｆで販売されています。

バラ買いでなく袋単位で購入すると更に安くなります。
