【LED ウエッジ球の製作】

全体の消費電力を下げる為に、LEDを使ったウエッジ球を作成してみました。



【使用したパーツ】

砲弾型LED(白):25個

FLUX型LED(白):5個

定電流ダイオード(E−153):10個

口金(S−8):10個

ホットボンド:適量



基本配線

GND → 定電流ダイオード → LED → LED → LED → +12V

GND → 抵抗180Ω → LED → LED → LED → +12V



CBX750Fにはウエッジが10球必要です。

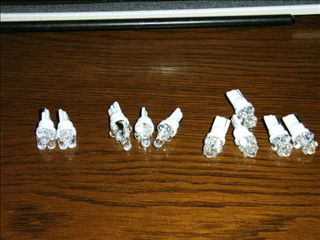

左2つが試作第1号、中3つが試作第2号、右5つが試作第3号です。

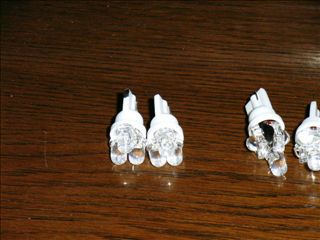

第1号:砲弾型LEDを3つ平行丸くした状態です。

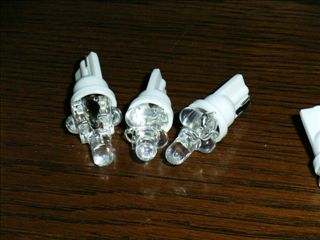

第2号:LED2つを交互に下敷きにして、先端に1つを付けた状態です。

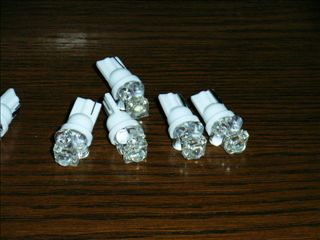

第3号:2号の改良型で先端をFLUXにした状態です。

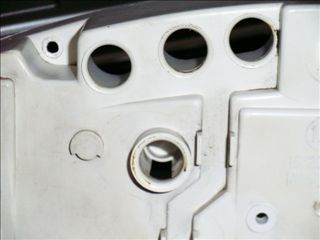

左はメーターケースのアンダー側から見た状態ですが、メーター照明

の箇所だけ先端に天井がある状態になっており、1号と2号だと傘を

被った状態になり、照度が上がらない事から3号を作成しました。

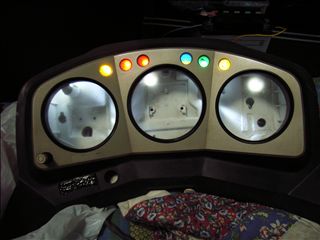

予備ケースに装着して点灯させた状態です。

しっかりと照度が上がっているのが判ります。
