【ＬＥＤ　ウインカーバルブの製作】

旧車となるバイクにはハザード機能が搭載さていないことから

ハザード機能をもったＩＣリレーに交換しましたが、ハザード時の

消費電力が大きい様で暗めになる事からＬＥＤ化しようと思いました。

ショップに買いに行くと、どれも高い。

しかも４個となると１５０００円は超える。

なら自作してしまえとばかりに作成してみました。

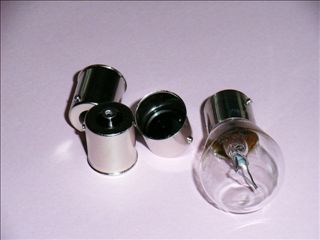

直径１５ｍｍのシングル用（Ｓ−１０）口金と、実際のバルブの画像

で、バルブの最大と直径は２５ｍｍです。

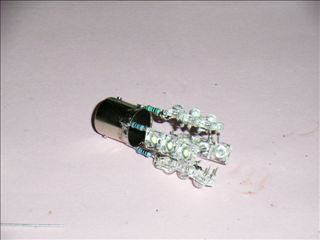

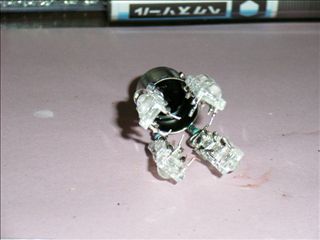

四角のＬＥＤ（ＦＬＵＸ）を縦に３つ直結にしたものを４セット作成し、

口金の外周付近とＦＬＵＸのマイナス側を抵抗で結合した状態です。

この他に弾丸型ＬＥＤ３つで作成した１セットを先端に取り付けました。

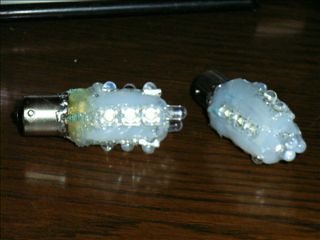

これ完成した状態です。

全体の強度を上げる為、ホットボンドを充填した状態なので

白っぽくなっています。

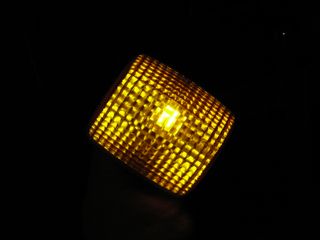

予備のウィンカーケースに入れて点灯させた状態です。

ただバルブより暗い感じがするので、第二号を作成しようか

検討中です。

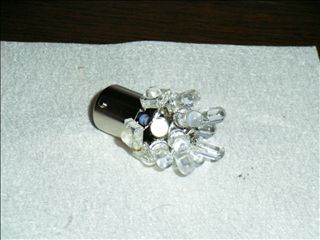

試作第２号で、５つのＬＥＤの３段構造を作ってみましたが、第１号に

比較して正面の明度は落ちましたが、周辺の明度は向上しました。

１段当たりＬＥＤ５個なので電圧は３．２Ｖのままですが、電流は１５０ｍＡ

になり、それが３段なので９．６Ｖ　４５０ｍＡになります。

抵抗は全体で１Ｗ　１８０Ωを一本だけ使用しています。

論理的に考えると３．２Ｖ　１５０ｍＡのＬＥＤが３つ並んだのと同じ

と考えられるからです。
