【ＭＴＸのフロントブレーキの清掃と交換】

最近、ブレーキをかけるとクォ〜〜と音がして効きが悪くなった。

ブレーキの汚れ等によるものだと思われるので清掃する事にした。

場合によってはシューの交換を行う。

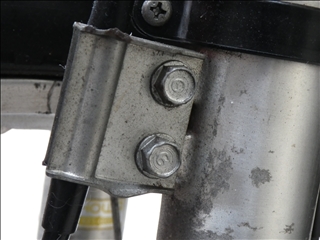

左ボトムにある画像のボルト２本を緩める

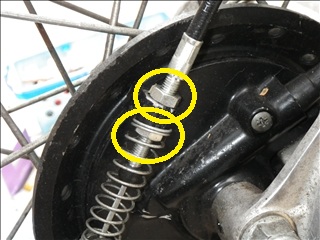

上側のナットを上位へ、下側のナットを下部に移動して更にワイヤーから外れた状態にする。

ホルダーの調整部分を左画像の様にセットし、ワイヤーを引っ張りながらホルダーから外す。

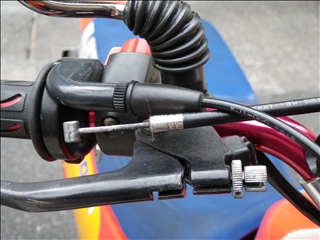

ブレーキレバーからワイヤを外す。

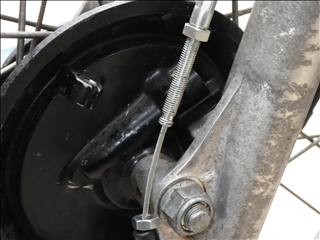

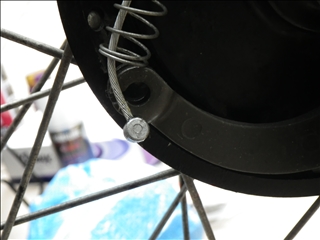

フロントブレーキアームからワイヤを外し、スプリングを撤去する。

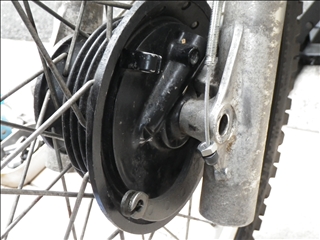

右画像にあるナットを外す。

ナットを外したシャフトを抜き取り、タイヤを取り外す。

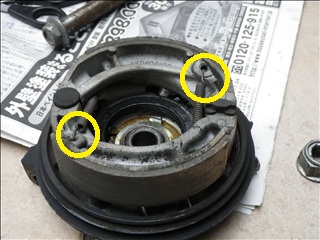

丸印の部分からスプリングを外し、シューと取り外す。

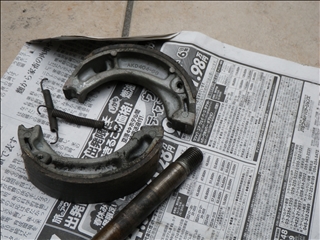

シューを再利用する場合はシューの表面をペーパーがけしてパーツクリーナーで洗浄する。

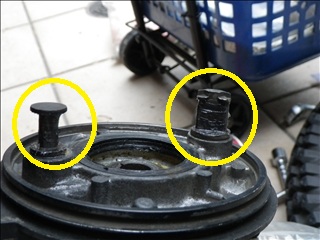

シューの陽動部にグリスを塗布しておく。

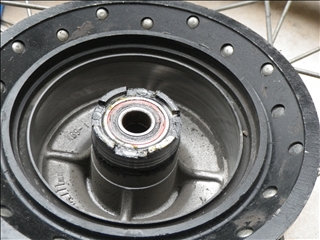

ついでにハブ内部もクリーニングしておくと良いだろう。

あらかじめシューにスプリングを取り付けておくと良い。

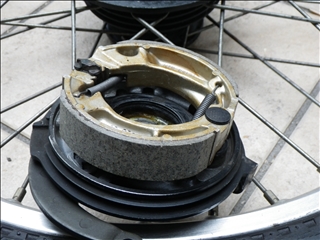

今回は新しいシューを取り付けることにしたのだが、丸シャフト側から取り付ける。

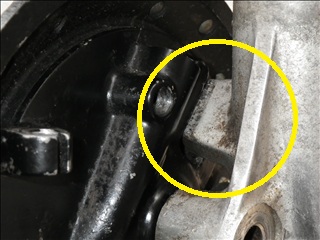

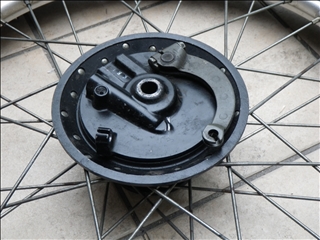

ブレーキユニットの窪みにボトムの突起が入る様にセットし、シャフトを通しナットで固定する。

ブレーキワイヤーを外した順番の逆作業にて取り付ける。

最後にブレーキ調整をおこなう。
