【燃料コックの参考資料】

燃料コックを新品に交換したので、古い方を分解してみました。

コックのサイドにあるカシメ部分の頭をドリルで落とせば分解出来ます。

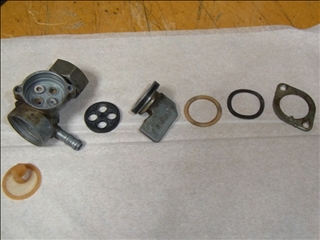

画像の左から順に組みつけられています。

コックからの燃料漏れは左から２番目のパッキン、３番目の部品についているＯリングの劣化が原因である事が多いです。

パッキンの資料になれば幸いです。

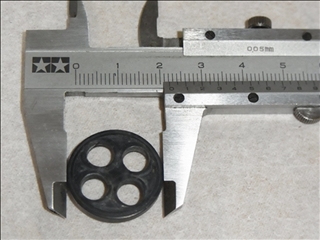

直径　約２２ｍｍ

４個の穴の直径　約６ｍｍ　劣化しているので本来は５．５ｍｍ？

厚み　約３．０　＝＞劣化しているので、本来は３．５ｍｍ？

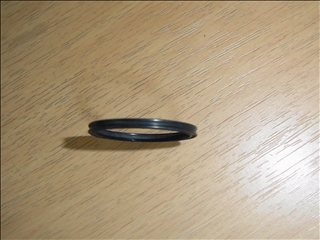

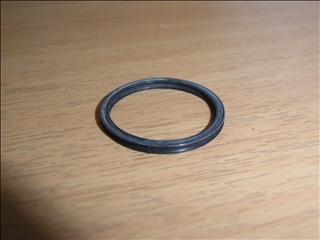

リングを切断したら断面は四角に近いです。

外径　　　約２３．５ｍｍ
内径　　　約２０．５ｍｍ
リング幅　約１．７ｍｍ
厚み　　　約２．０ｍｍ

上記寸法は劣化もあるので参考値にして下さい。
