【MTX50R クラッチケース着脱】

エンジン右側のクラッチケースの着脱方法を掲載しておきます。



【作業点順】

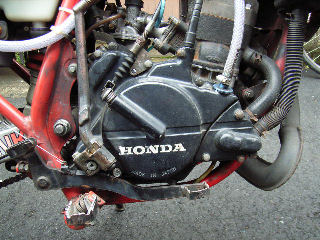

エンジン右側にあるケースがクラッチケースカバーです。

着脱の際に冷却水、オイルを抜く必要があります。

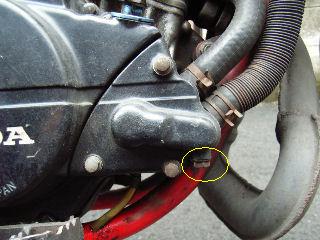

エンジン下側に受け容器を置いてからポンプ右下のボルトを外します。

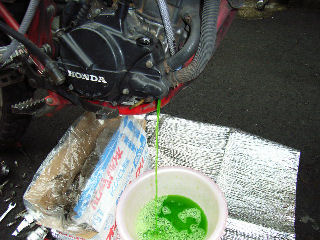

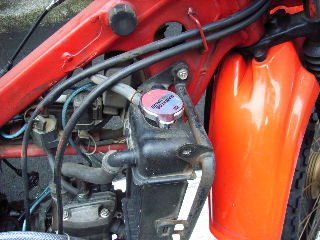

ラジエターのキャップを外すと右画像の様に冷却液がドバァ〜〜と出ます。

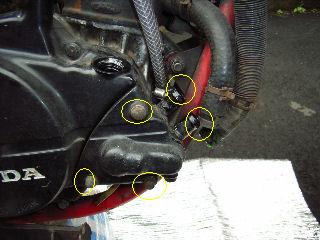

冷却ラインのホースを外し、ボルト3本を抜きます。

3本中、1本が他の2本に比較して長いボルトなので確認しておきましょう!

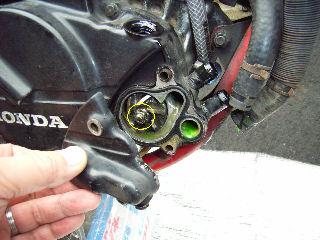

カバーを外してインペラー(風車っぽいの)を固定しているナットを外します。

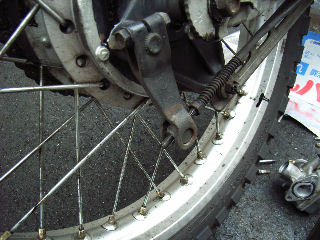

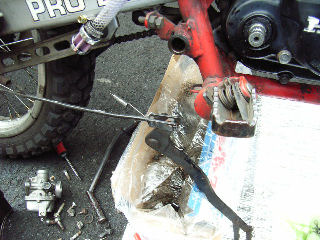

リヤーブレーキの固定ナットを外します。



ブレーキペダルの受け側に割ピンがあるので、割ピンを抜いてからワッシャを外します。

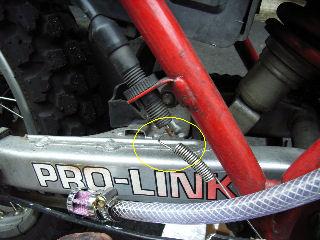

ブレーキスィッチからスプリングを外します。

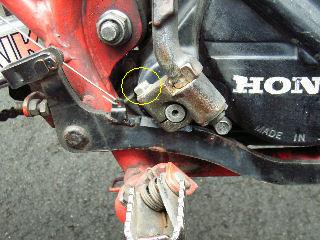

キックスターターのボルトを抜いて、手前に引き抜きます。

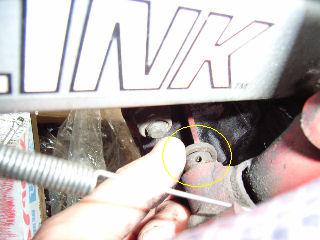

ブレーキペダルを上下にカクカクさせながら手前に引き抜きます。

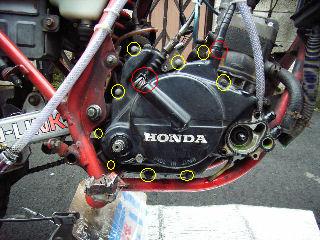

ケースを固定しているボルト及び、クラッチケーブル&ブラケット、タコメータケーブルを

抜き取り、ケースカバーを手前に引くと外せます。



画像はウォーターポンプの軸受け(ブッシュ)ですが、意外と紛失しやすいので

注意して下さい。
