【ＭＴＸ５０Ｒ　エンジンの分解】

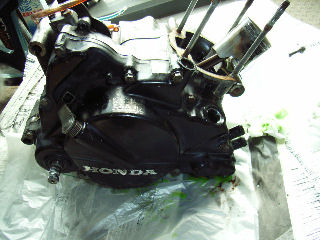

ＭＴＸのエンジンを分解する手順です。

【事前作業】

【作業】

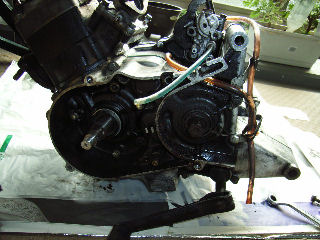

オイルポンプからインテークへのチューブを抜き、インテークを外します。

フライホィール、ステータ、スプロケットを外します。

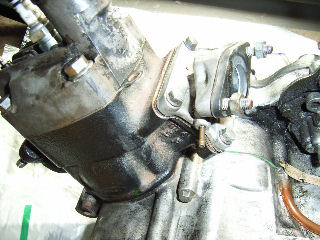

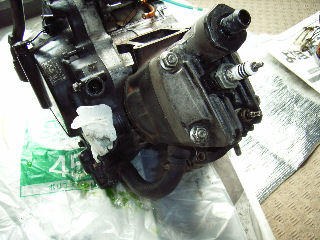

シリンダーヘッドを外します。

シリンダーを抜き取り、ピストンを外します。

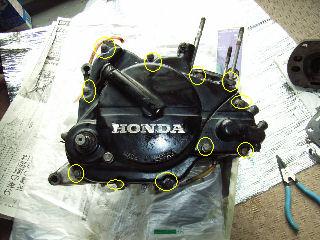

エンジン右側のカバーを外します。

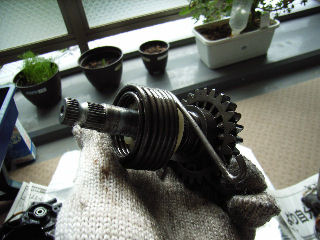

キックスターター部を外します。

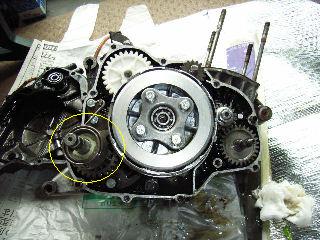

水冷ポンプのギヤーを外します。

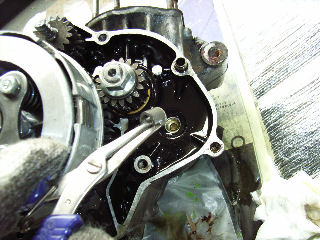

この軸受けのブッシュを紛失しやすいので外しておきます。

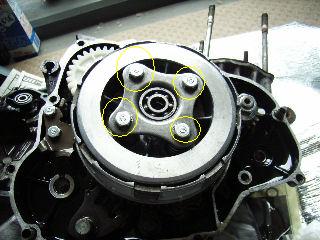

４本のボルトを抜いてクラッチを分解します。

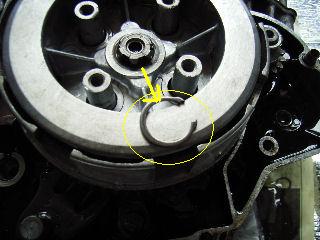

センターで固定しているＣリングを外します。

ここまで来たら、あと一息です。

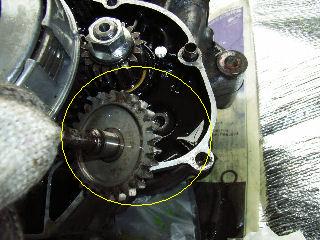

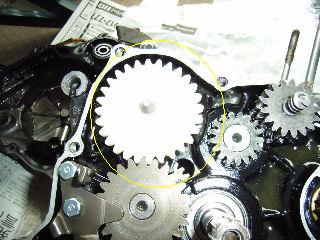

オイルポンプのギヤーを外します。

バランサーの駆動ギヤーを外します。

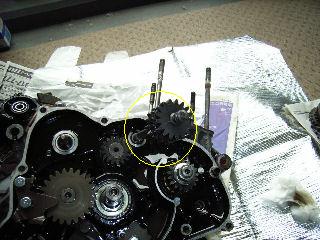

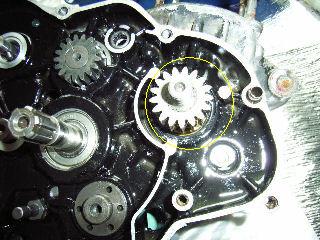

オイルポンプギヤーへの仲介ギヤーを外します。

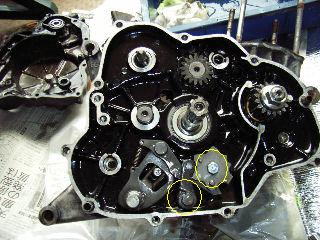

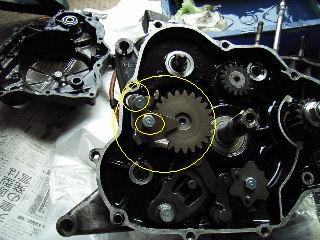

２本のボルトを外してシフトリンク部を分解します。

５つの穴にピンがあれば抜いておきます。

クランク連動ギヤーを外します。

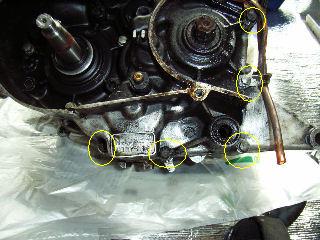

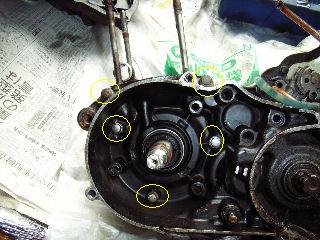

エンジン左側の各ボルトを外します。

クランクケースを割ります。

ガスケットが固着している場合は、各ボルトが貫通する穴付近にマイナスなどを

打ち込むと外れます。

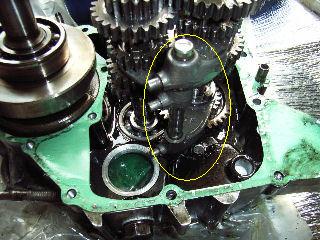

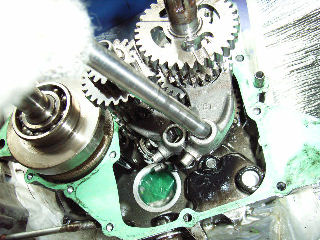

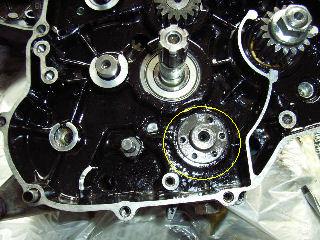

シフトのセンターシャフトを抜くとチェンジ部が外せます。

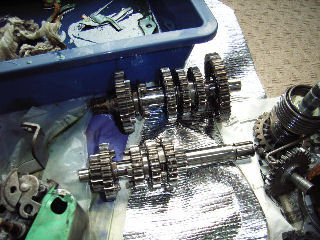

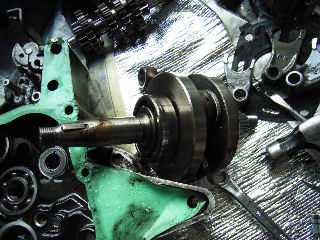

外したミッションとクランクです。

遊びでシリンダーを付けてみた画像です。

丸印内が一次圧縮を行う空間です。

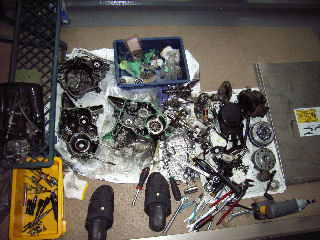

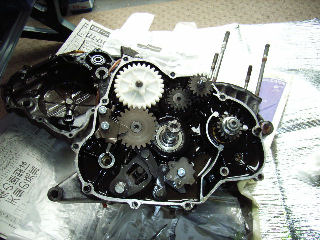

完全にバラバラ状態です。

では怪我に注意して作業してみて下さい。
