【ＭＴＸのフロントブレーキＳＷの修理】

フロントブレーキのレバーを握ると通常ならストップランプが点灯するのだが、何故か握ってから完全に戻る

途中だけ点灯する様になったので、フロントブレーキスィッチを点検する事にした。

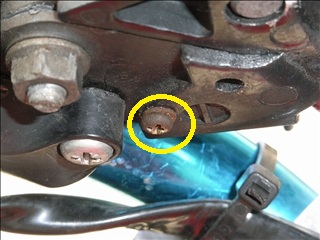

フロントブレーキレバーのホルダ下側にあるボルト１本を外してから、ホルダー自体を固定しているステーの

ボルト２本を外してフリー状態にします。

序でにスィッチに接続されている２本のコネクタを外しておきましょう！

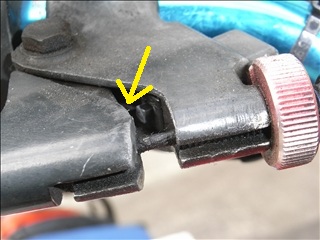

レバーを握るとスィッチが見えるので細長い物で押し出します。

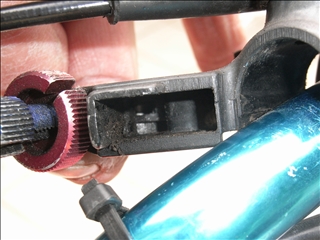

右の画像はスィッチを外した状態。

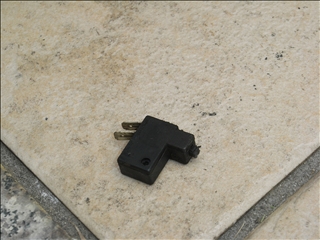

これがフロントブレーキスィッチです。

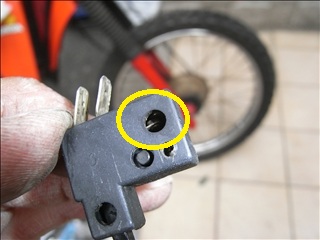

丸印の部分を覗くと接点が見えます。

レバーを離した状態の時、スイッチが押された状態になって接点が離れています。

レバーを握るとスィッチが解除された状態になり、接点が接触する構造です。

よって、ここの接点を軽く磨いてやるか、接点復活剤等を使うと復活します。

組立はＳＷ挿入→ボルト固定→コネクタ接続→ブレーキホルダー固定の順で実施します。
