【ＭＴＸ５０Ｒ　ＬＥＤ＆ハザード化】

ＭＴＸのＬＥＤのついでに改造を行った。

電気式リレーを電子リレーに変更し、バルブ全てをＬＥＤに交換。

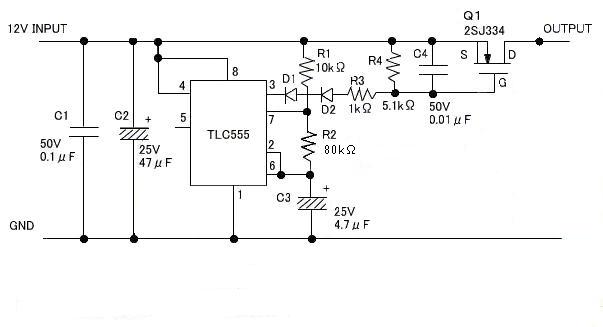

電子リレーの回路図

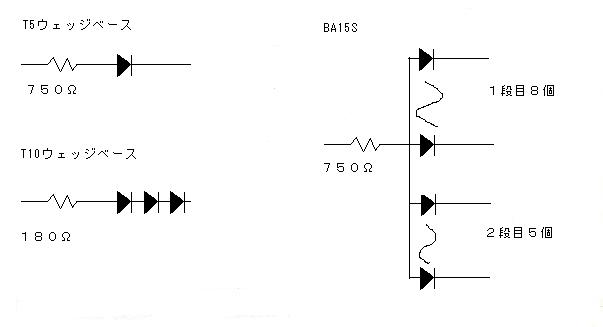

ＬＥＤバルブの接続図

Ｔ５：オイル警告、ウィンカー表示、ハイビーム表示、ニュートラル表示

Ｔ１０：メーター内の照明　２個

ＢＡ１５Ｓ：前後左右のウィンカーバルブ　（下段８個、上段５個の構成）

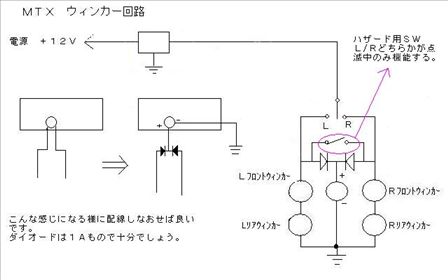

全体の回路図

このままだとウィンカー表示灯がＬもしくはＲの片側時にのみ点滅してしまうので、

ウィンカー表示灯のケーブル２本を途中で切断してダイオードとスィッチを追加した。

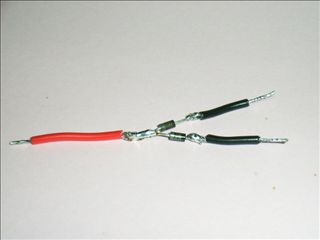

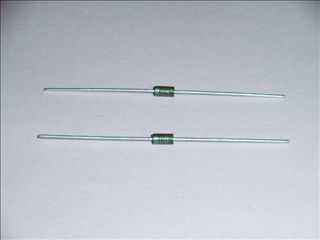

１Ａ程度のダイオード２本を右画像の様に加工。

赤い線が表示棟のどちらかに接続される部分で、プラス信号が流れる。

接続しなかった片側のコードはアースに接続した。

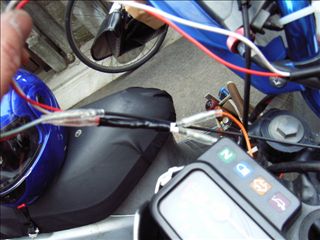

画像は見難いが改造中の画像である。

左右のギボシの外両側が本来の表示灯のケーブルである。

ついでにハザード用のスィッチを追加したが、単にダイオードの外側同士を

リークさせるだけの構造なので、Ｌ・ＲどちらかがＯＮの時のみハザード可能となる。

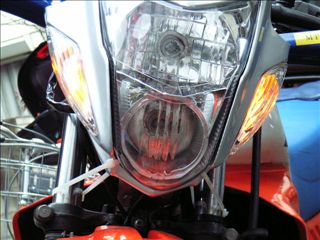

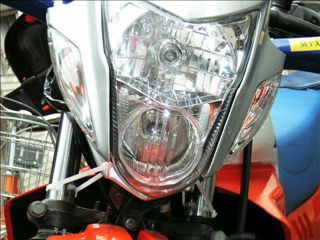

フロントのハザード画像。

左が未点灯で、右が点灯中の画像。

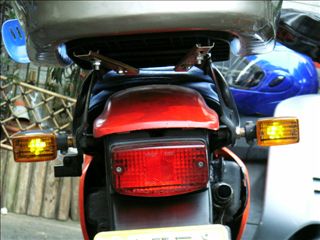

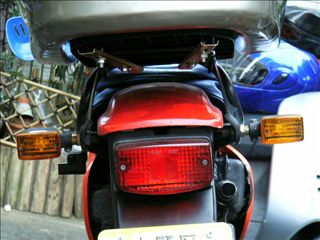

同じくリア側の状態。

はっきりとハザードしているのが判るかと。

光が中央に集中しているのはＬＥＤの為である。
