【ＭＴＸ５０Ｒ　オイルポンプ分解】

オイルポンプの分解はメーカーとして禁止していますが、折角なのでアップしておきます。

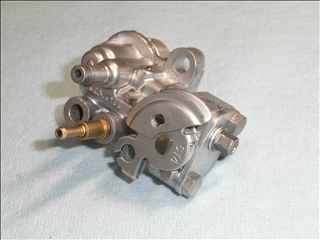

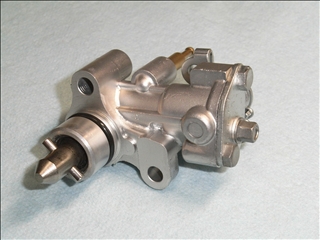

ヤフオクにてゲットしたオイルポンプです。

ブラスター処理されている様で見た目には新品に見えます。

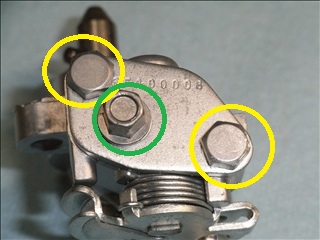

黄色はカバーのボルトで緑色はエアー抜き用のボルトです。

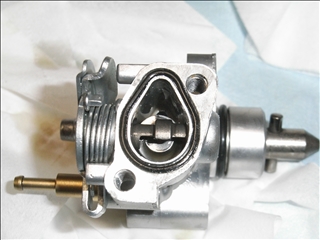

カバーを外す際は緑色のボルトが邪魔になるので、３本とも外す必要があります。

工具次第では２本だけで良いかも知れませんが。。

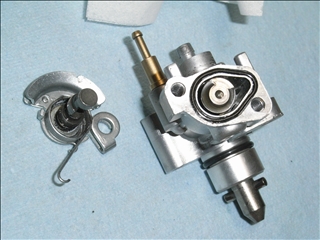

プーリーに直結されたカムシャフトの下に上下運動する部品があり、それをドライバー等で押しつけながら

プーリーを引き抜けば外す事が出来ます。

オイルポンプで普通に分解出来るのはここまでです。

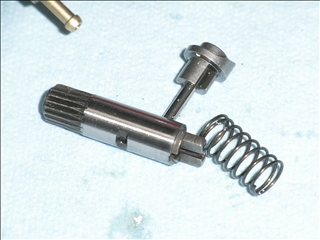

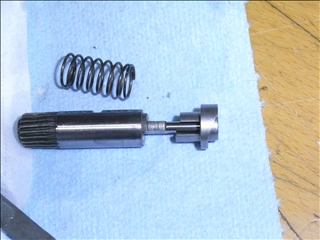

右画像は中にセットされている部品で、歯が付いている回転軸内が中空になっており、ピストンの上下運動で

オイルが噴出する構造になっています。

８０ｃｃ用は上下運動するピストンの軸が太いそうです。

回転軸のトップ部分は高さが異なる部分がありますので、取付時はそれに合う様にピストンを納める必要があります。
