【ＭＴＸ５０Ｒ　スロットルワイヤーの交換】

スロットルワイヤーの交換手順です。

【事前作業】

ワイヤーの交換に際しタンクとシートを取り外しておきます。

出来ればキャブレターとフロントカウルを外しておいた方が良いでしょう。

【作業】

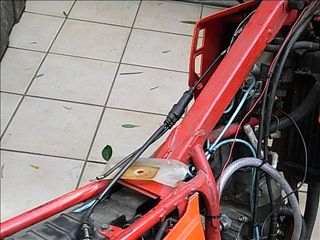

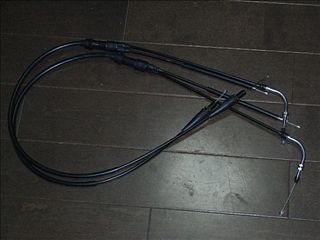

ＭＴＸ保存の会にて業者に特注で作成して貰ったケーブルです。

予備を含めて２本あります。

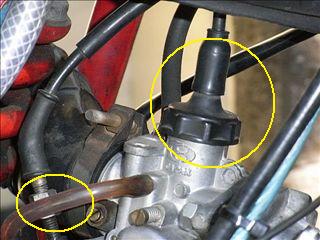

キャブレターのトップを外します。

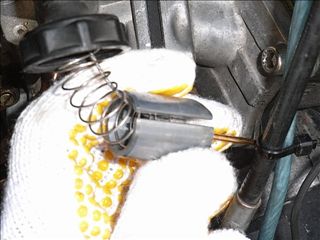

画像に見えるスプリングをキャップ側に圧縮しながらキャブレター・ピストン

をキャップ側に移動するとワイヤーが外せます。

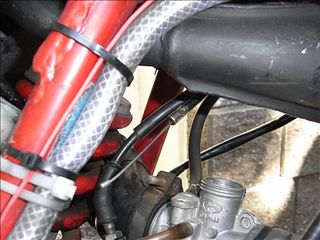

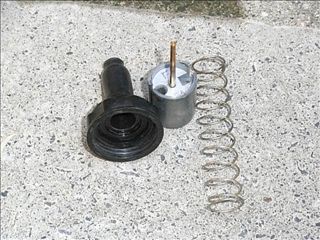

キャップ類を外した状態です。

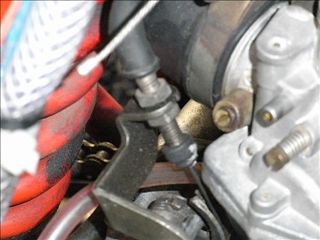

オイルポンプの固定ナット（下側）を緩めてフリー状態にしたあと、

プーリー部分からケーブルの先端を外します。

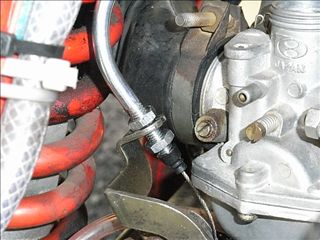

キャブレター側は完了です。

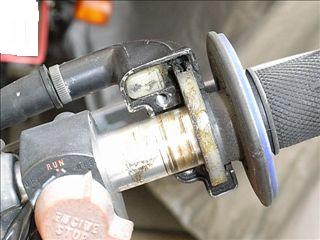

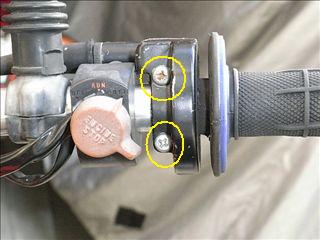

スロットル・ホルダーのビス２本を外して、カバーを外します。

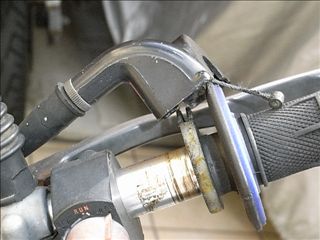

スロットル側からケーブルの先端を抜き、次にスロットル・ホルダーから

ケーブル自体をグリグリ廻して外します。

新しいケーブルを逆の手順でホルダーに取り付けます。

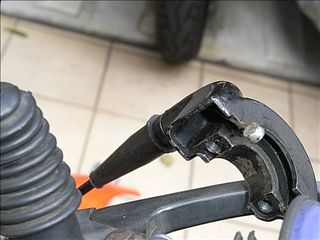

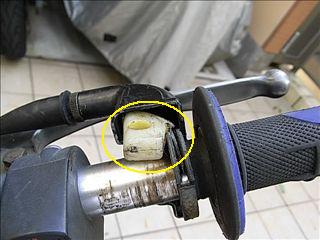

画像に見える白いガイドを取り付けます。

ケーブルが通る部分とスロットルグリップの付け根をグリスアップします。

あとはキャブレター側の組立とオイルポンプ側の取り付けを行います。

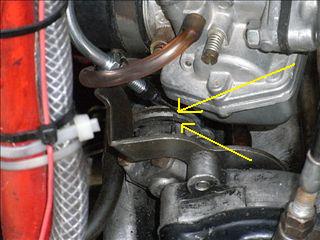

最後にスロットルを全開状態にして、オイルポンプのプーリーにある

切りかき部分とオイルポンプ自体にある切りかき部分とが一致する

様にナットで調整します。

では怪我に注意して作業してみて下さい。
