【ゼルビス キャブレターの着脱】
ゼルビスのキャブレターの着脱手順です。
作業を実施する前にガソリンタンク及び、エアーフィルアーを取り外します。
【作業】

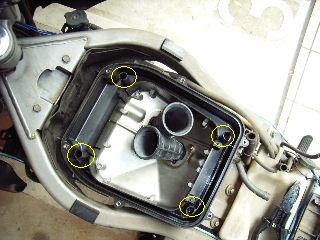

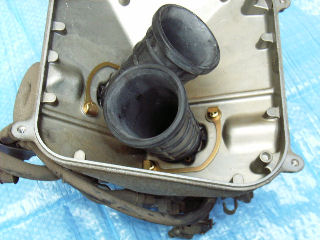

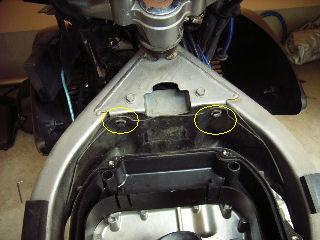

エアーフィルターのガイドの4本のビスを外し、フロント側2本のビスを抜きます。
ブローバイのチューブを抜きます。

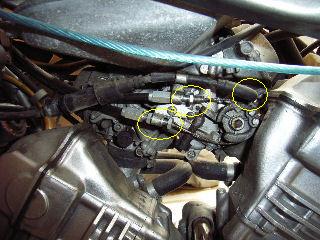

スロットルワイヤー及びリターンワイヤを外します。

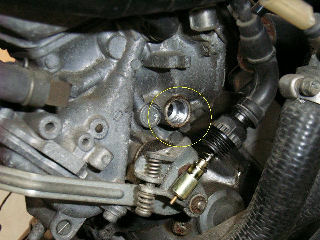

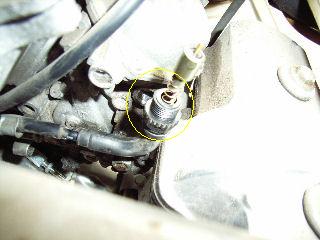

チョークの先端を外します。
これは左右にあります。

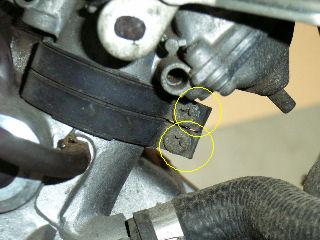

キャブレターの付け根にあるバンドのビスを緩めます。
バンドはフロント側とリヤー側にあります。
キャブレター一式を上側に引き抜きます。

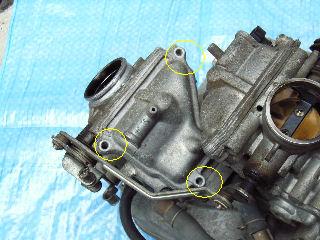

黄丸のビス3本を外して、蓋を外します。(画像は外した状態です)
この時、パッキン類が劣化している様でしたら新品に交換します。
劣化したままだとガソリン漏れが発生します。

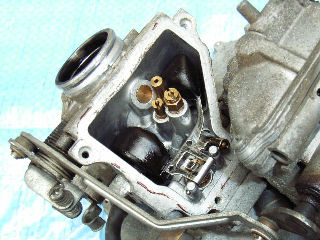

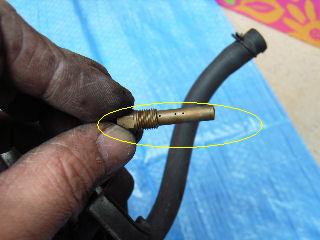

スロージェット及び、メインジェットホルダーの穴を掃除します。
キャブレタークリーナーで吹きつけると良いでしょう。
詰まっている時は細い針金等で貫通させます。

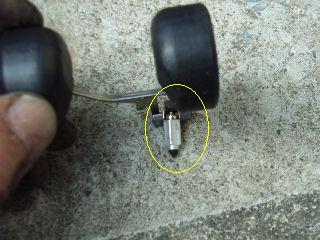

黄丸がガソリンの液面をコントロールするバルブです。
この先端が劣化しているとオーバーフローを起こします。
また画像の黒いフロートに傷等があった場合は新品に交換します。

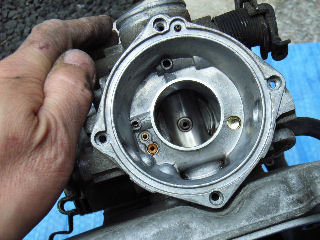

バキューム側のピストンを外した状態です。
基本的に全ての穴が貫通した状態になっている必要があります。
組み立ては逆の手順で行いますが、ビスは対向&右周りで締め付けます。
