【ゼルビス　カウルウィンカー＆ＬＥＤディライト】

フロントウィンカーをカウルウィンカーに交換し、ついでにＬＥＤディライトを取り付けました。

【事前作業】

既存のフロントウィンカーを撤去し、フロントカウルを外しておきます。

【作業】

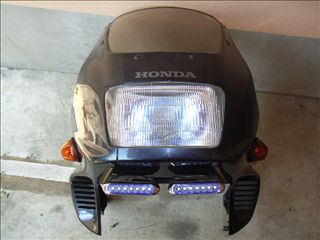

フロントウィンカーをカウルウィンカーに交換し、ＬＥＤディライトを取り付けたカウルです。

フロントカウルを簡単に外せる様に３Ｐコネクタ化しました。

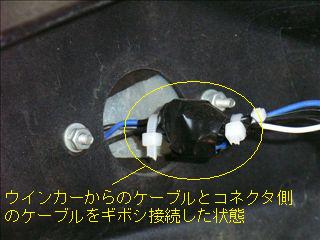

カウルウィンカーの線はギボシで接続出来る様になっており、いつでも元に戻せる様に

コネクタにもギボシを付けて接続した結果、左画像の様に膨らんでいます。

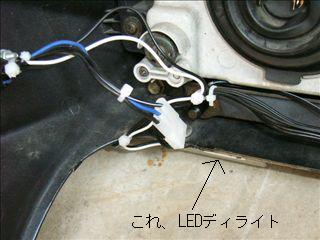

カウルウィンカーからのコネクタ左右とＬＥＤイルミネーションのコネクタ状態です。

が、ここで問題が。

当初、ＬＥＤディライトをカウルウィンカーのポジションから取りましたが、ウィンカーを

点滅させると点滅側のディライトが消える現象が発生。

まぁ、良く考えれば分かる事ですが、ウィンカー作動中はポジションの電源が切断

される回路構造になっているんです。

で、急遽、ＬＥＤディライトはヒューズボックスから出ている黒／青ラインに接続しました。

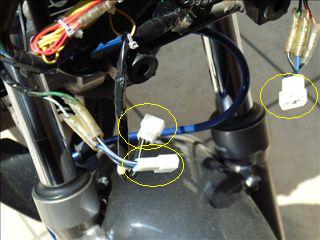

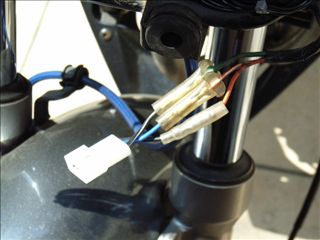

車体側のコネクタ状態です。

こちらも同じ様に元に戻せる様にギボシでコネクタを取り付けています。

右画像の真ん中付近にある６ＰコネクタはＬＥＤイルミネーションの電源回路です。

ＬＥＤディライト用の配線は画像に映っていません。

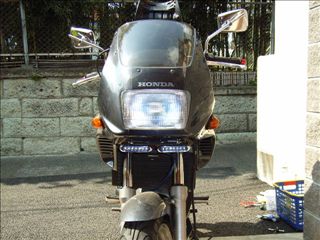

フロントから車体を撮影した画像です。

結構、スッキリしているでしょう！
