【ゼルビス　スロットルワイヤーの着脱】

スロットルワイヤーの着脱手順です。

ゼルビスのスロットルワイヤーはアクセルワイヤーとリターンワイヤーの２本で構成されます。

【作業】

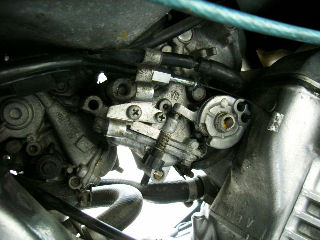

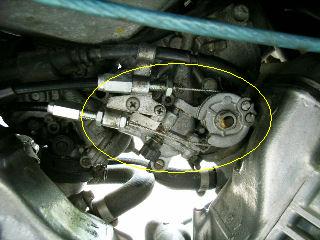

エンジン左側にあるケーブル２本を分離します。

いづれもナットを緩めることで作業します。

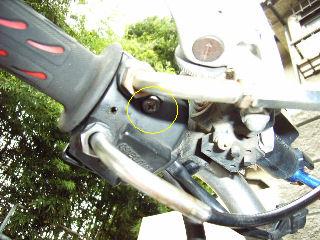

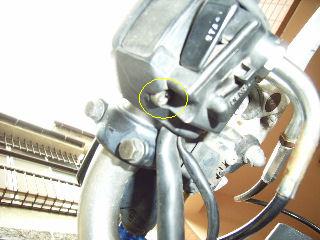

右スィッチボックスを固定しているボルト２本を外します。

フロント側が長く、リヤー側が短いボルトです。

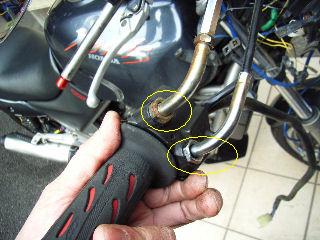

左上がアクセル側、右下がリターン側です。

リターン側は受け部分を回すと外れます。

アクセル側はグルグル回して外します。

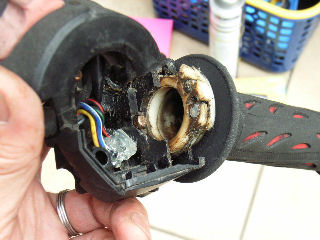

ボックスを上下に分離した状態です。

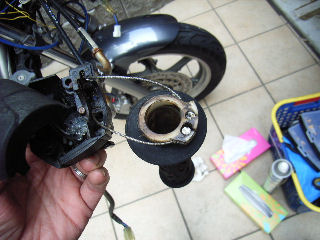

グリップ部分を引き出して、接続部のタイコを外します。

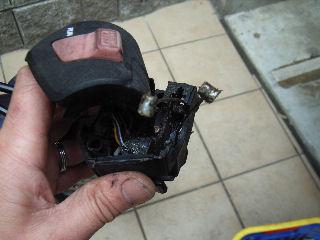

分離した状態です。

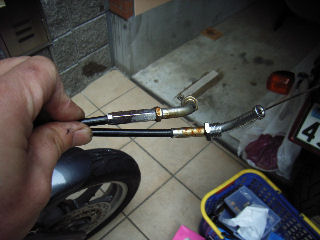

上側はアクセル側で、下がリターン側です。

取り付けの際にはお間違いなく。

組み立ては逆の手順で実施し、最後に遊び調整を行います。
